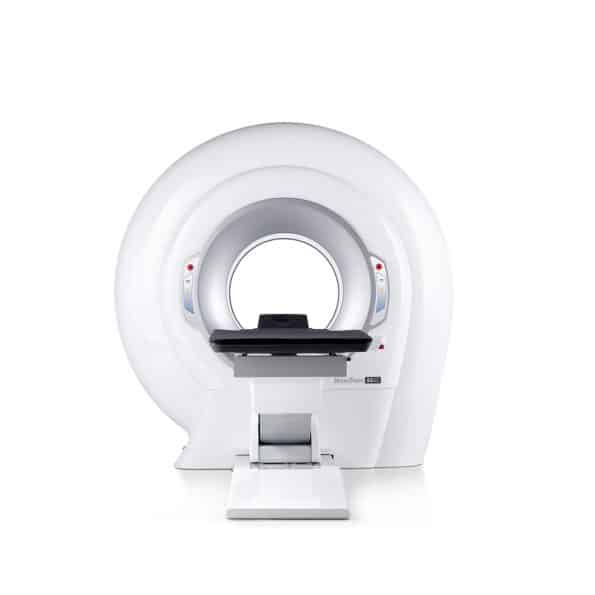

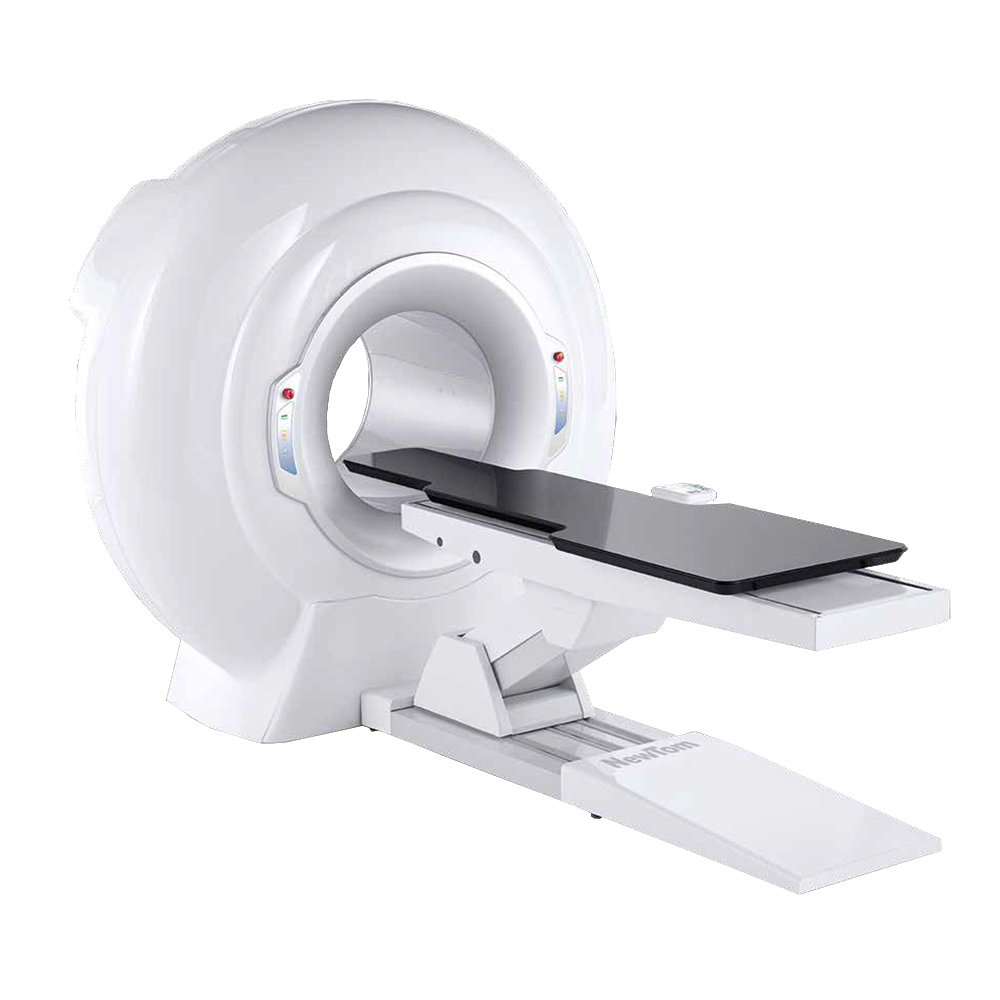

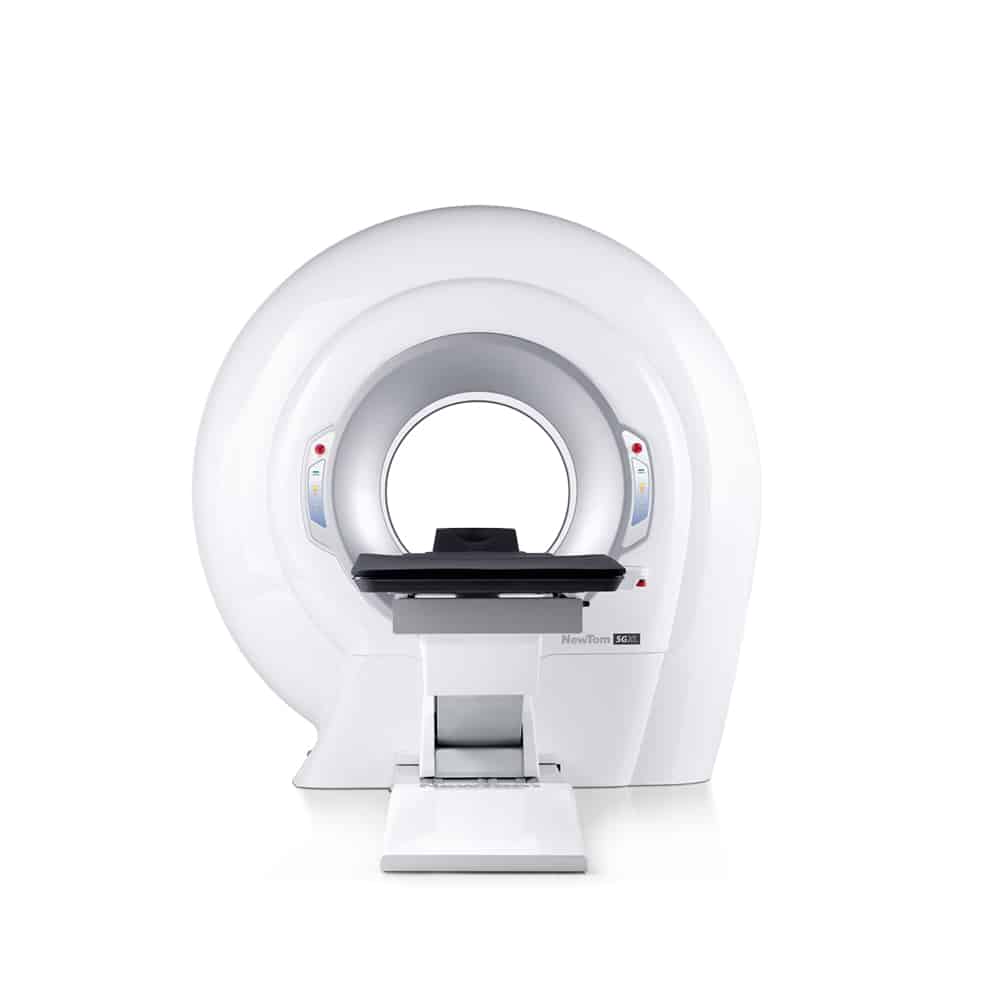

NewTom 5G XL radiológiai berendezés

NewTom 5G XL radiológiai berendezés

A NewTom által kifejlesztett CBCT technológia akár tízszer csökkenti a sugárzási dózist a hagyományos MSCT eszközökhöz képest, lehetővé téve a csontszövet magas minőségű vizsgálatát. A páciens egészségét az ECO Dose mód és a SafeBeamTM technológia védi.

Az 5G XL az első készülék, amelyet 21×19 cm-es FOV-val terveztek a részletes vizsgálatokhoz. Ez az ideális eszköz, amely tiszta, kiváló minőségű képeket készít ortopédiai, fül-orr-gégészeti (ORL), maxillofaciális sebészeti, fogászati és állatorvosi alkalmazásokhoz.

CBCT mód

• 3D térfogati rekonstrukció (FOV: 15×22 cm; 21×19 cm; 18×16 cm; 15×12 cm; 15×5 cm; 12×8 cm; 10×10 cm; 10×5 cm; 8×8 cm; 8×5 cm; 6×6 cm)
• axiális, sagittális, koronális, panoráma nézet
• keresztmetszeti szekciók
• multiplanáris rekonstrukció
• A HiRes funkció lehetővé teszi hibátlan képek készítését
• Két referenciakép (scout) beszerzése a sugárzási szint automatikus beállításához minden páciens anatómiai sajátosságaihoz, így csökkentve a páciens expozícióját az ALRA elv szerint.
• Csontdenzitás elemzése (Hounsfield egységekben) az érdeklődési területre
• Fogászati implantátumok szimulálásának lehetősége.

3D vizsgálatok – magas színvonalú standardok

A berendezés a következő radiológiai vizsgálatok elvégzésére használható:

• fej és nyak
• gerincoszlop
• végtagok és ízületek (felső és alsó végtagok)
• fogászati
• maxillofaciális
• ORL
• állatorvosi

Teljes 360°-os szkennelés – a 360-as szkennelés teljes térfogatot rögzít egy teljes forgás alatt. Így az 5G XL teljes adatcsomagot generál, sagittális, axiális, koronális síkok képeit vetítve, valamint 3D értelmezést is.

eXtra FOV vision – lehetővé teszi a FOV kiterjesztését a „stitching” technológia használatával 15×22 cm-re.

HiRes elemzés – tiszta és részletes képek, amelyek lehetővé teszik a csont mikrorepedések elemzését és az anatómiai területek mikrometrikus részletekkel történő vizsgálatát.

Konvergencia a technológia, teljesítmény és biztonság között

A nagy teljesítményű forgó anódos generátor és a kis fókuszpont optimalizálja a teljesítményt, az emissziókat a különböző vizsgálatokhoz igazítva.
Az innovatív térfogati rekonstrukciós algoritmusok szabályozzák a képek készítésének módját, javítva a diagnosztikai potenciált, miközben minimalizálják az artefaktumok jelenlétét.

Ami az 5G XL-t ideális választássá teszi, az a különféle képalkotási protokollok, mint például a Ray 2D vizsgálatok, az ízületek dinamikájának tanulmányozása a CineX protokoll segítségével, és a nagyon magas felbontású 3D vizsgálatok a csontszövetek elemzésére.

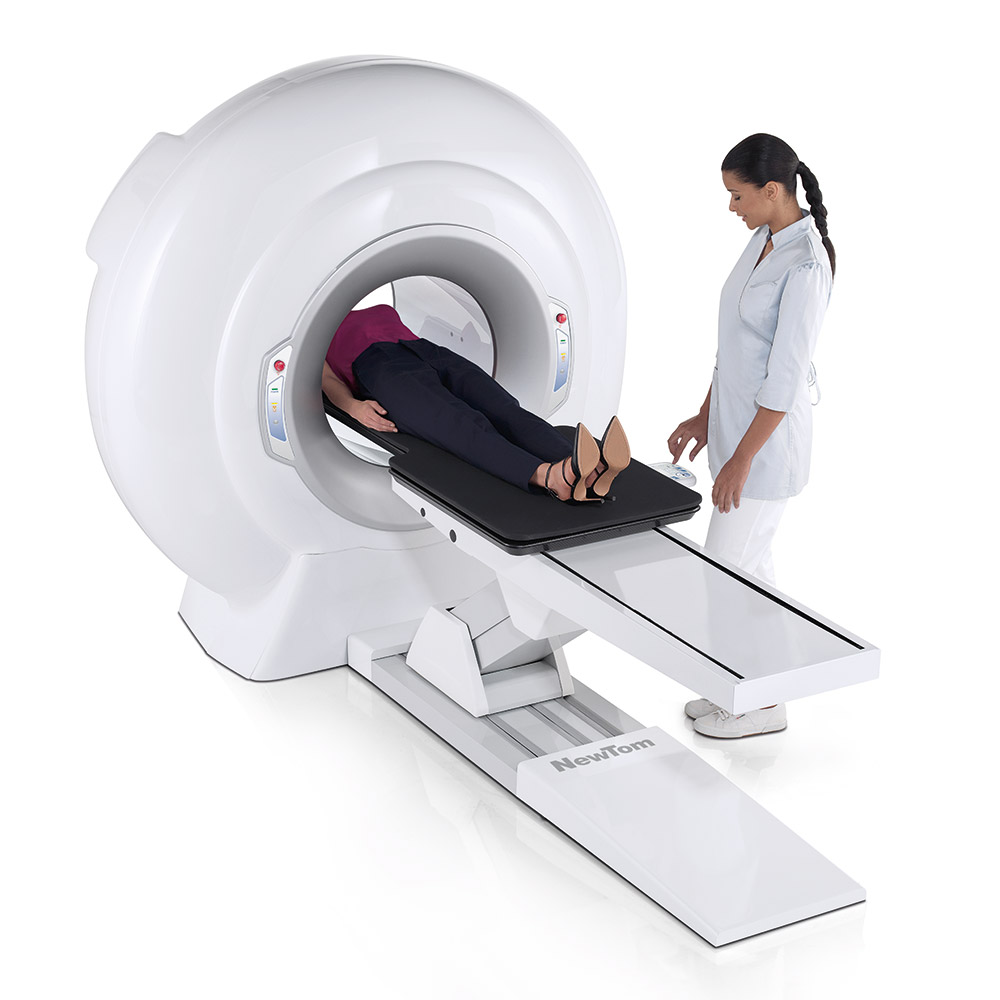

A páciens optimális pozíciója

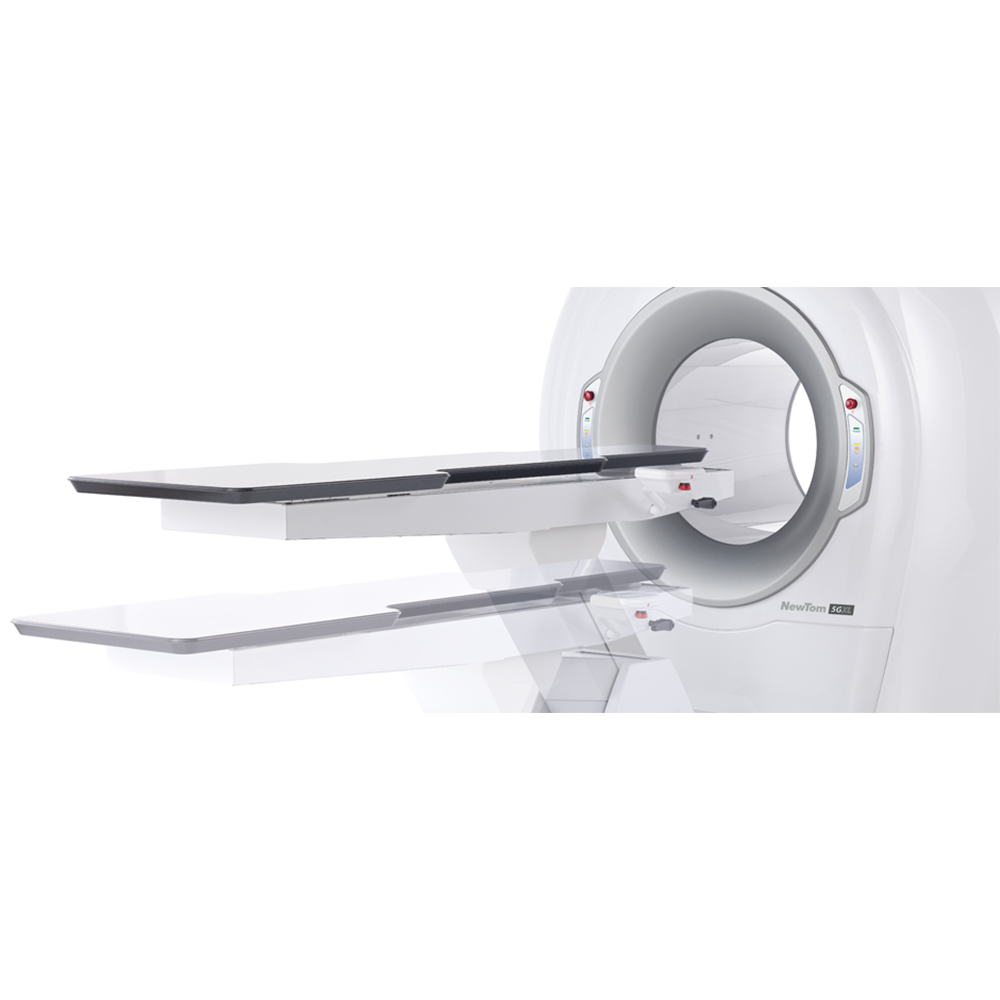

Az 5G XL az egyetlen CBCT radiológiai berendezés a piacon, amely lehetővé teszi a páciens vízszintes pozicionálását. A szénszálas asztal vezérelhető akár a beépített konzolról, akár PC-ről, lehetővé téve a vizsgálat adaptálását bármilyen képalkotási igényhez, amely vízszintes pozicionálást igényel, arccal felfelé vagy lefelé, cranial-caudal vagy caudal-cranial pozícióban.

A nyitott konstrukció megkönnyíti a hozzáférést a szkennelési területhez, és megszünteti a klausztrofóbia vagy szorongás érzését. A felső végtagok vizsgálata ülő helyzetben történik. A fekvő helyzet ideális az altatott, fizikai traumával rendelkező, műtét utáni páciensek és az apnoe tanulmányozására. A rekonstrukciós képeket kevésbé befolyásolják a mozgás okozta artefaktumok.

A beépített konzol intuitív interfészt kínál, amely segít a páciens helyes pozicionálásában, és aktiválja az igazító lézereket az érdeklődési terület referencia pontjainak pontos meghatározásával.

Csökkentett sugárzási dózis

A CBCT technológia a MSCT vizsgálatokhoz képest magasabb diagnosztikai minőséget kínál a csontszövet számára, csökkentett sugárzási dózissal. Az expozíció összehasonlítható 2 2D szkenneléssel (antero-posterior és lumbális), amelyek általában szükségesek az előzetes vizsgálathoz.

ECO Scan – csökkentett emisszió 0,9 másodperc alatt – hatékony expozíció a standard vizsgálatokhoz. Az ECO Scan protokoll ideális a műtét utáni vizsgálatokhoz és a gyermekgyógyászati alkalmazásokhoz.

SafeBeamTM – a szabadalmaztatott SafeBeamTM technológia kiküszöböli a páciens felesleges sugárzási dózisának kockázatát azáltal, hogy automatikusan az emisszió szintjeit a páciens anatómiájához igazítja.

Ray 2D – a Ray 2D funkció előzetes 2D vizsgálatot végez csökkentett sugárzási dózissal, amelyet szükség esetén követhet egy 3D szkennelés csak az érdeklődési területen, részletes elemzés céljából.

Alkalmazási területek

Ortopédia

Az 5G XL által generált kiváló minőségű képek lehetővé teszik a felső és alsó végtagok részletes tanulmányozását, nemcsak a törések, elmozdulások vagy ficamok diagnosztizálására, hanem a csont és ízület szerkezetének meghatározására, kis csonttöredékek és ízületi betegségek felismerésére, még akkor is, ha fém elemek vannak jelen.
Kiváló beszerzések, amelyek túllépik a CT vizsgálatok vagy a tipikus 2D képek korlátait, ahol a megfelelő igazítás nem kerülheti el a csontok átfedését, ami diagnosztikai hibákhoz vezet.
Az 5G XL tökéletes 3D képeket kínál a műtét utáni ellenőrzések során a protézisek, lemezek vagy csontimplantátumok csontintegrációjának tekintetében, a gyógyulási folyamat nyomon követésére, még immobilizáló rendszerek jelenlétében is, mint például gipsz, sín vagy fém rögzítő eszközök.

Fej és nyak radiológia

Nyaki terület vizsgálata – a CBCT jobb térbeli felbontása az MSCT-hez képest lehetővé teszi az anatómiai struktúrák részletes elemzését. A csigolyatestek közötti kapcsolatok tökéletesen olvashatók, kiemelve bármilyen deformációt. Az 5G XL által generált 3D képek ideálisak az atlanto-occipitális ízület elemzésére és a sebészeti tervezésre az osteosynthesis eszközök és protézisek alkalmazásához.

Maxillofaciális sebészet tervezése és ellenőrzése – az 5G XL egyetlen forgás alatt szkenneli az egész maxillofaciális területet a törések vagy más patológiák, a csont vagy fogívek jellemzőinek és a fogazat és gyökerek hatásának ellenőrzésére. Ideális eszköz a sebészeti kezelés pontos tervezéséhez és a műtét utáni ellenőrzésekhez. A fém elemek jelenléte nem befolyásolja a kép minőségét, az innovatív szűrők és a kis mennyiségű sugárzás eredményeként.

Felső légutak vizsgálata – az 5G XL dedikált FOV-jai képeket generálhatnak a frontális és maxilláris sinusokról, az orr és a felső légutakról egyetlen szkenneléssel, lehetővé téve az ORL betegségek diagnózisát, mint például az apnoe. Az elemző szoftver dedikált eszközöket kínál a térfogat mérésére, megkönnyítve a légutak szűkülésének kritikus helyzeteinek azonosítását.

Belső fül vizsgálata – néhány tanulmány kimutatta, hogy a CBCT tökéletesen azonosítja a halló implantátum helyzetét. A NewTom exkluzív technológiája – Safe BeamTM lehetővé teszi a páciens csak a szükséges sugárzási dózisnak való kitettségét.

Temporomandibuláris ízület vizsgálata – a temporomandibuláris ízület diagnózisa és anatómiai értékelése az 5G XL által generált kiváló minőségű 3D képekkel végezhető el.

Ortodontikai elemzés – az 5G XL által készített tomográfiai képek másik alkalmazása az esztétikai célú vizsgálatokban, ortodontikai és súlyos betegségek kezelésében.
A 3D vizsgálatok által kínált valósághű képek lehetővé teszik a látószög módosítását és a rekonstruált szekciók vastagságának beállítását. Ezért a fogászati elemek közös pozíciója és a környező anatómiai struktúrákkal való kapcsolatok pontosan értékelhetők. Ezek a funkciók elengedhetetlenek a kezelés tervezéséhez, különösen akkor, ha a fogak érintettek vagy túlzsúfoltak.

Endo-perio – az 5G XL különösen hatékony eszköz a törött fog kezelésének tervezésére, a csatorna terápiára, az apikális elváltozások elemzésére és a fog körüli szövetek kezelésére. Más szóval, a készülék által készített részletes képek nagyon hasznosak az endodontikai terápia és a periodontikai vizsgálatok számára. A páciens biztonsága érdekében a FOV-ok az érdeklődési területhez igazíthatók.

Fogászati implantátum szimulációja és ellenőrzése – az 5G XL segítségével készített képek hatékony eszközt jelentenek az implantátum tervezésében, valósághű értékelést készítve a helyről, ami a megfelelő implantátum méretének kiválasztásához és a műtét utáni vizsgálatokhoz vezet.

NNT – Szoftver a szakember minden igényére

NNT a fő eszköz a 2D és 3D képek, valamint az X-Ray videók (CineX) feldolgozására és használatára. A felhasználói felület a radiológusok és szakemberek igényeihez igazodik, dedikált elemzési funkciókat kínálva számukra. A CineX funkció által feldolgozott térfogati rekonstrukciós algoritmusok és szűrők könnyen hozzárendelhetők.

Speciális eszközök

Ray 2D – az innovatív Ray 2D funkció 2D radiológiai képeket (18×19 cm) generál, amelyek tökéletesek mind az előzetes, mind a műtét utáni vizsgálatokhoz. Lehetőség van a vizsgálat megismétlésére különböző szögekből, jobb perspektíva érdekében.

CineX – az 5G XL radiológiai berendezés exkluzív CineX funkciót kínál az anatómiai struktúrák mozgásának vizsgálatára, mint például a nyálcsatornák és az ízületek mobilitása. Ez a fejlett technológia egy radiológiai képsorozatot használ, hogy 18×19 cm-es videót készítsen, amelyet standard videó formátumban lehet menteni, lehetővé téve a radiológiai képek dinamikus sorozatának (19×17 cm-től akár 36 másodpercig) beszerzését és film formájában történő tárolását, így lehetővé téve a különböző anatómiai struktúrák mozgásban történő megtekintését.
